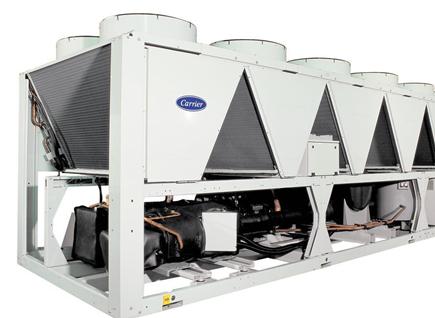

風冷模塊冷熱水組是各個獨立的風冷熱泵機組組合在一起使用。它的優點是可以根據用戶的負荷情況改變模塊單元機組的數量或允許用戶在使用過程中再增加機組，方便用戶根據自己的資金和使用情況靈活采購和使用機組。

風冷模塊冷熱水機組適用范圍

冷媒

市場銷售以R 22、R410 a、R 407C機組為主

電源

380 V / 50 Hz / 3H

冷量范圍

15 RT ～ 75 RT（即以61KW ～ 261KW），一般情況以15 RT模塊為基礎組合，在任何廠商相對比較時，15 RT模塊性?xún)r(jià)比也是最好的。

適用環境工況及冷熱水進出水溫度

1、制冷：

（1）、環境工況：

21 ℃ ～ 43 ℃；

（2）、冷媒水進出水溫度：

12 ℃ ～ 7 ℃；

（3）、室外環境溫度越高，制冷效果越差。

2、制熱：

（1）、環境工況：

-15 ℃（理論上）～ 20 ℃；

（2）、熱媒水進出水溫度：

40 ℃ ～ 45 ℃（一般情況下）；

（3）、室外環境溫度越低，制熱效是越差。

風冷模塊冷熱水機組種類與臺數的選擇

種類的選擇

一般來說，單機組名義制冷量小于116 kW的場合，以選用渦旋壓縮機為主；單機容量在116 kW ～ 700 kW的場合，以選用螺桿機為宜；單機容量在700 kW ～ 1054 kW的場合，以選用螺桿機或離心機為宜；單機容量在1785kW以上的場合，應選擇離心機。

臺數的確定

機組臺數的多少，應按工程規模的大小、空調負荷的變化而定。從調節靈活、利于節能的角度，臺數多些較好；從設備投資、占地面積和維護管理的角度，臺數少些較好。一般選二至八臺。對于雙壓縮機的模塊機，最多可以八臺并聯，即一臺主機、七臺子機；對于四壓縮機的模塊機，最多可以四臺并聯，即一臺主機、三臺子機。

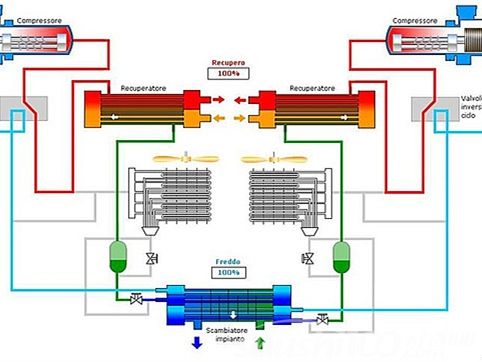

機組基本配置

1、渦旋壓縮機

2、板式換熱器

3、風機電機

4、盤管

5、電氣控制元件等組成

水管路安裝

1、同程式

2、異程式

接管注意事項

1、機組水系統進出水總管、閥門、過濾器等部件應采用相同規格。機組之間接管間采用減振喉連接。

2、水系統的最高點必須安裝放氣閥。系統走向不應有過多和過急的彎頭。

3、循環水初次運行時，請將機組進出水側的旁通閥關死，在機組的總管路上安裝臨時過濾器，開啟水泵，對水路進行預清洗，直到水路系統的雜質全部清除，確認水系統中沒有雜質后機組方可投入使用。

4、進出水溫度傳感器安裝時，需要用盲管插入管路中央，以減小傳感器和冷媒水間的熱阻。

5、進行組合的模塊機組需為相同型號。如并聯的模塊數量較多，諸模塊可分成兩排進行布置。請注意:應在電控箱側應留出操作和檢修空間，兩排模塊之間的間距至少應為0.5m。

6、機組外部水管需要安裝支撐。

7、安裝方案：

（1）一至兩臺機組用戶可以按照同程或異程安裝

（2）三臺及三臺以上推薦用戶按同程安裝

安裝注意事項

1、必須安裝水過濾器，否則會引起的機組板換凍壞等故障。

2、機組運行前，需試運行將管路中的雜質去掉。

3、冬季下雪時，要將盤管上的積雪掃掉，以防損壞壓縮機。

4、除非特殊要求，一般情況機組不設內置水泵。

5、水流開關應安裝在靠近機組的出水管路中。

6、機組的過濾器需定時清洗。

7、當安裝多臺機器時，應確保足夠的吸氣空間以防短路循環。

8、機組托板底座上設有標準減振塑膠墊，以減少振顫及振動的傳遞。

9、冷暖型機組地面安裝時，機組應至少離地20cm，以便排水。
